GéoMur: le puits canadien hydraulique
Sommaire
Fiche technique du puits canadien hydraulique GéoMur
Puits canadien hydraulique simple hauteur
- 1400 w: Puissance équivalente à 1,4 corbeilles Optima 270 +- 20% en fonction de la terre
- 7,7 m x 1,8 m soit une surface équivalente à 1,4x une corbeille standard de 2,7 m x 1,18 m
- Montants en bois recyclé pour diminuer l’empreinte carbone
- Emission CO2 fabrication - PE100 :+ 45 kg CO2* , bois : -19 kg Co2 – Net 26 kg CO2 par GéoMur
- Pas de 15 cm
- Tuyau PE 100 RC SDR 11 DN 25
- Débit : 5 l / minutes.
- Espacement des murs: 4 m
- Puissance par m² de terrain : 45 w/ m² soit pour une RT2012, 1,1 m² de captage par m² habitable en chauffage et environ 1m² de captage pour 1,5 à 2 m² habitable
- Tranchée de 20 cm de large par 3,2 à 4 m de profondeur par mini- pelle 3,5T
- Collecteur directement en sortie de mur avec la possibilité de connecter 2 murs soit l’équivalent de 2,8 corbeilles
Puits canadien hydraulique double hauteur pour les terrains contraints
- 2800 w à la place de 1400 w
- 3,6 m de hauteur au lieu de 1,8m livré en 2 puits canadien de 1,8m de haut et les raccords de la bonne longueur
- Excavation entre -4,6 et -5,4 m
- Remplissage au sable stabilité (frisé au sable fin, 5% de ciment dans le sable)
- Nourrice pour 2 puits doubles
Puits canadien hydraulique à façon
- Longueur et hauteur à façon pour s'adapter exactement à la surface du terrain
A18°c, le mur consomme moins d’énergie que les systèmes fonctionnant à plus basse température
- En France métropolitaine, le point de rosée à partir duquel l’eau se condense et consomme alors beaucoup d’énergie est situé entre 12 et 18°c l’été sauf le long des côtes ou au début d’un orage. Utiliser un système ayant un échangeur à 10°c conduit à presque toujours condenser alors que pour le géocooling, on va utiliser une eau à 18°c. 24 w/m², c’est la consommation d’un bâtiment RT2012 pendant les pics de chaleur hors impact humain
- Si la consommation est supérieure à 24 w/m² (ERP par exemple), on utilisera une combinaison de plancher rafraîchissant et de radiateurs réversibles ou gainables ou VMC double flux
L’excavation pour un GéoMur est la moins lourde et plus rapide
L'Excavation pour un puits canadien hydraulique GéoMur est presque 10x moins importante que pour une géothermie horizontale et 2x fois moins importante que pour des corbeilles. Pour un puits canadien hydraulique double hauteur, prévoir un engin 12-15 T permettant de descendre à -5M mais toujours avec un godet 20 ou 25 cm de large.

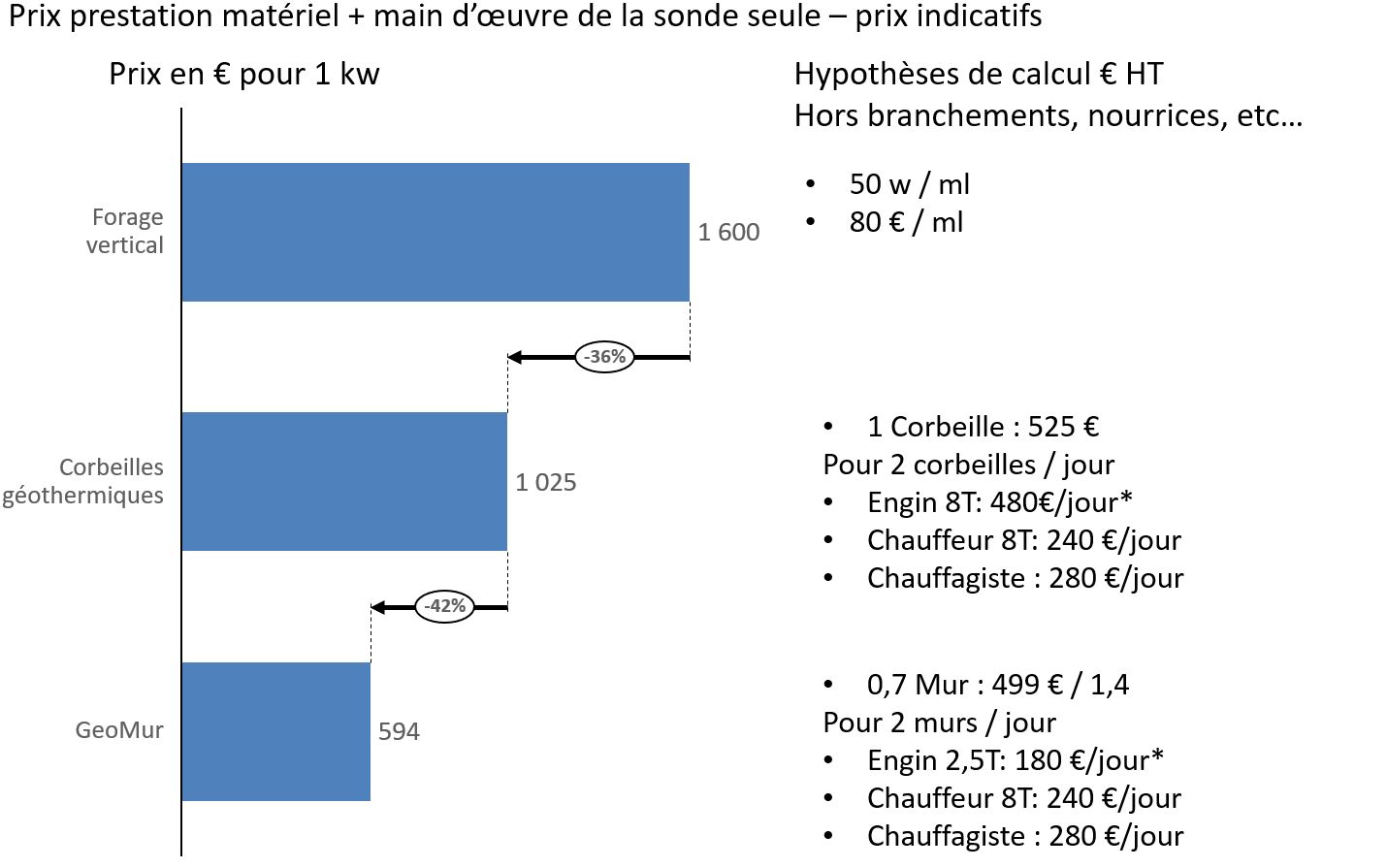

Le prix "enterré" du GéoMur au kw est inférieur aux autres techniques
Le prix public de mise en terre du géomur comprenant le matériel, les engins et la main d'oeuvre est presque 3X moins cher que le forage vertical et 40% moins cher que pour les corbeilles

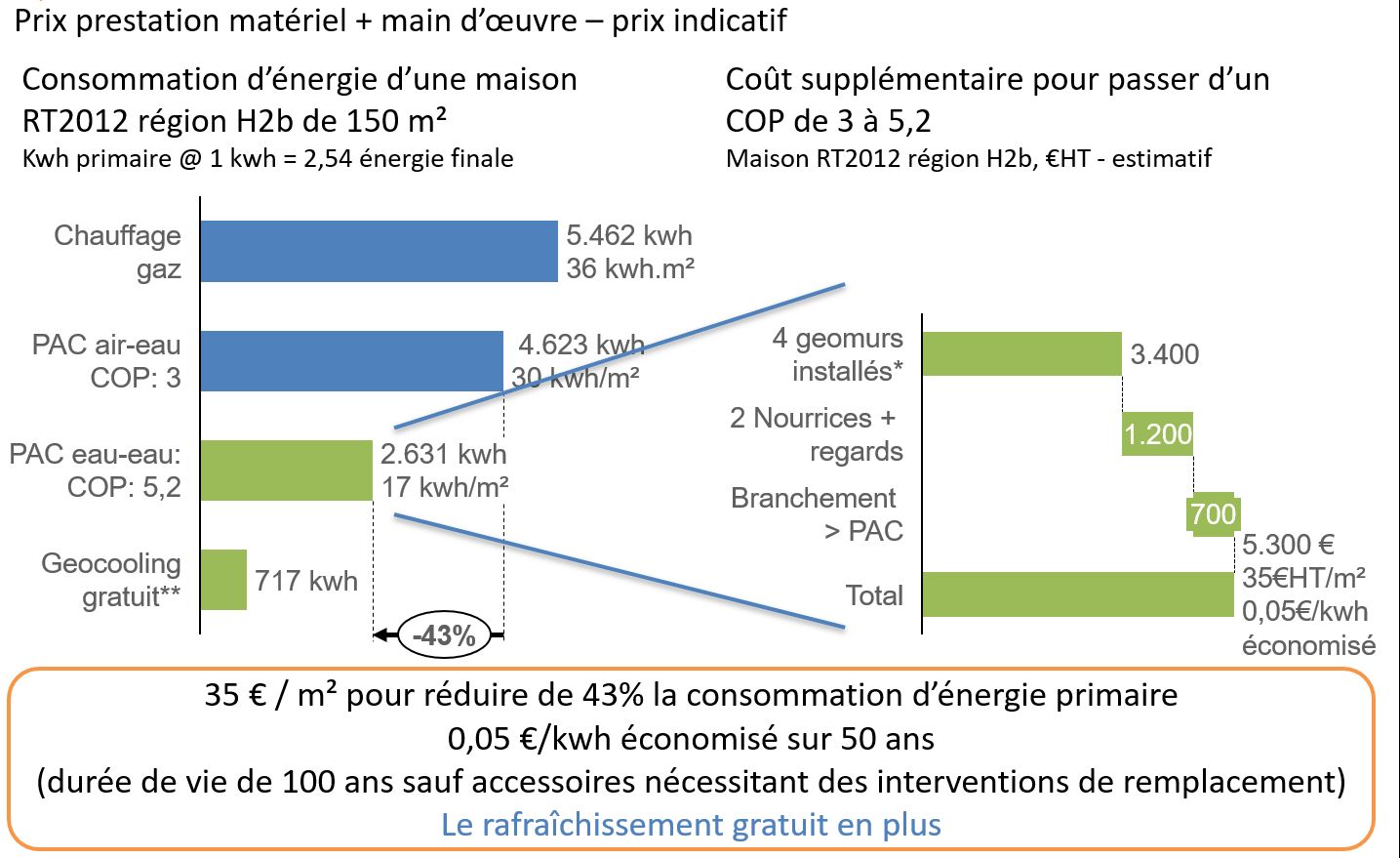

35€/m² pour réduire la consommation de 43% à
0,05 € le kwh économisé sur 50 ans
L'investissement amorti sur 50 ans revient à 0,05€ le kwh dans la région centre de la France et encore moins si on compte le géocooling

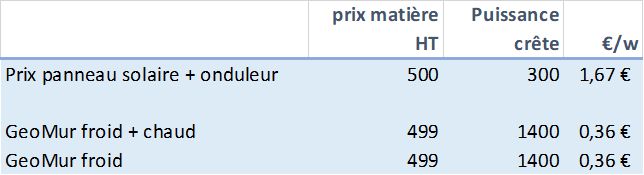

Le prix en €/w crète est 5x fois plus petit pour le GéoMur que pour le photovoltaïque
- Un panneau solaire standard produit en puissance crête (mais jamais obtenue en conditions réelles) 300 w. Pour une comparaison apple to apple, on ajoute au prix du panneau un micro onduleur. Le prix est hors pose, intégration toiture etc.. Ce qui permet une comparaison assez pure des techno
- La puissance crête ne représente pas l’énergie totale produite mais c’est l’indicateur de l’industrie du photovoltaïque

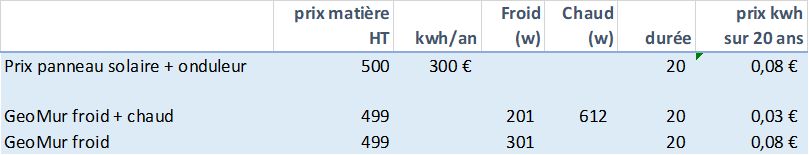

En coût au kwh restitués, même en géocooling seul, le GéoMur est très compétitif
Comparatif de l ’énergie utilisée – prix matériel prix public hors pose et autres frais
- Un panneau 300 w va produire entre 300 et 380 kwh par an suivant les régions
- Un GéoMur produit pour rafraîchir l’été (sans pompe à chaleur). Pour l’hiver, nous avons pris comme énergie, l’écart de COP entre une PAC Air-Eau et Eau-Eau soit un écart de 2 sur la consommation d’énergie
- Le calcul est conservateur car la durée de vie du GéoMur est de 100 ans

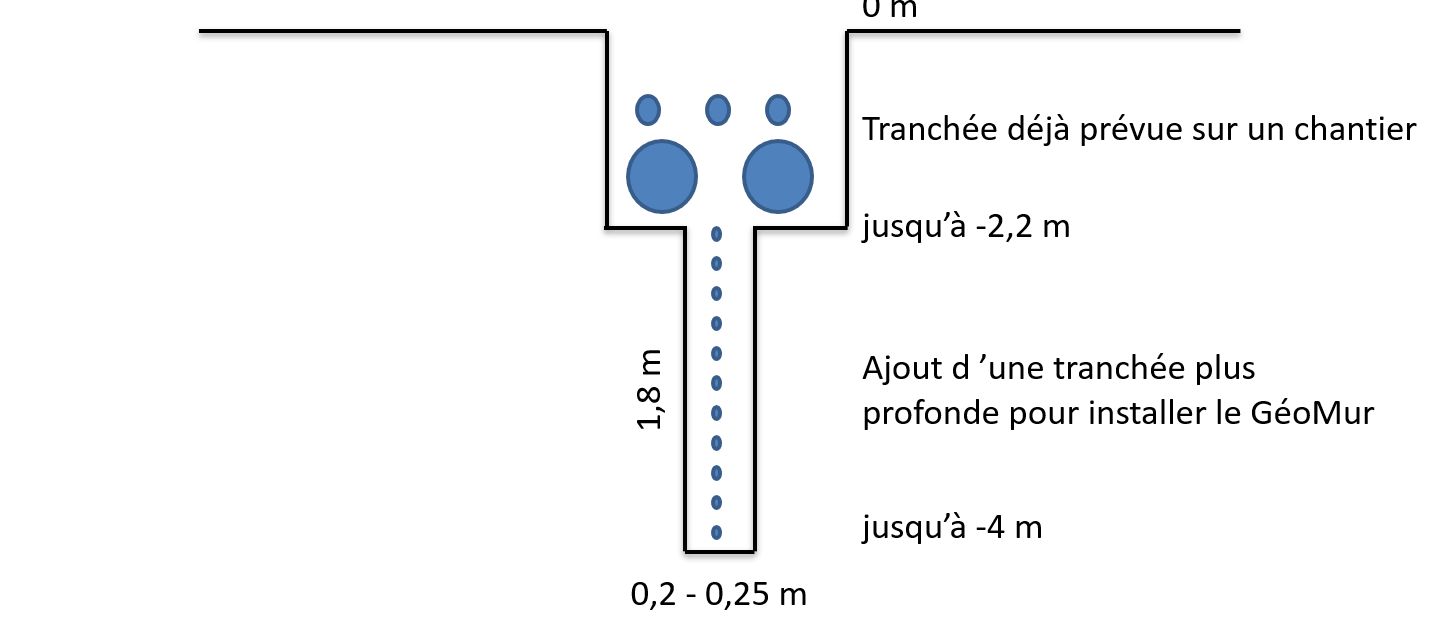

La mise en œuvre peut être accélérée en combinant les tranchées déjà prévues sur un chantier

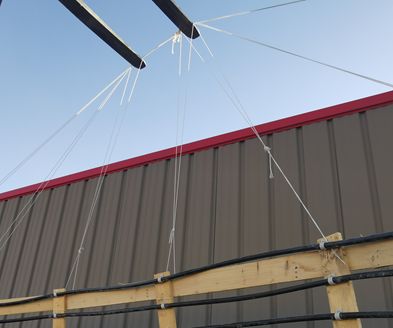

Le puits canadien hydraulique GéoMur est livré avec les élingues permettant une mise en terre facile
Le Géomur est avec les élingues permettant une mise en terre facile. Ici les essais en prototypage. Les élingues définitives sont bien sur plus robustes.
Par contre, le bois qui est utilisé de façon sacrificielle juste pour le transport et la mise en terre seront toujours en bois recyclé et donc l’aspect ne sera jamais parfait.
Le GéoMur se branche sur un plancher rafraîchissant, un radiateur réversible, un gainable ou VMC double flux
Le GéoMur s’intègre avec une panoplie d’émetteurs compatibles géocooling (18°c) et très basse température en filière sèche pour une installation rapide en préfabrication ou sur chantier rapide
