Box domotique CaleoDom Optimus

La box pour réduire jusqu'à 30% la consommation d'énergie de votre chauffage

‍

Le saviez vous? une PAC fonctionne en général indépendamment de la demande de chauffage des thermostats. Avec CaleoDom Optimus, on donne à la PAC la demande de chauffage des thermostats

‍

1er levier d'optimisation - les thermostats connectés - 10 à 15%

‍

Utiliser des thermostats sur un plancher, mur ou plafond chauffant rafraîchissant Caleosol permet de faire varier très rapidement la température d'une pièce en fonction de l'utilisation que vous en avez.

En effet, le Caleosol est très réactif et on peut bénéficier d'environ 8% de réduction par degré de chauffage .

Par exemple, si vos pièces à vivre ne sont utilisées que 50% du temps soit 12 heures par jour, alors on pourra baisser la consigne de 3 °c 12 heures par jour. C'est 8 % x 3 °c x 12 heures / 24 heures = 12%

L'idée de conserver une température constante quand on a un plancher chauffant a été introduite par les chapistes, car dans le cas d'une chape béton, l'inertie est trop importante pour penser à moduler la température. Cela vous prive de 10 à 15% d'économie apportés par les thermostats

‍

2ème levier d'optimisation - le pilotage de la PAC par les thermostats - 10 à 20%

Le fonctionnement normal d'une PAC est de chauffer l'eau qui passe dans la PAC jusqu'à une consigne , de s'arrêter et d'attendre soit 10 minutes d'anti court cycle soit une baisse de au moins 5°c de l'eau de chauffage. Plus la température que passe dans la PAC au moment du redémarrage sera froide, plus la PAC va engager une puissance importante. puis réduit en fonction de la remontée plus ou moins brutale de la température. Cela à des impacts sur

• le COP avec un appel brutal de puissance
• le confort: la PAC tourne par à-coup et ne permettant d'atteindre la température de consigne sur une longue période

La solution consiste à donner à la PAC l'information sur le besoin des thermostats. Par exemple, si il y a la moitié des thermostats qui demandent du chauffage, alors, la puissance de la PAC pourra être 50% inférieure,. La PAC fonctionnera plus longtemps pour un meilleur confort de chauffe, et surtout le COP (rendement de la PAC) sera meilleur

Piloter la PAC par les thermostats permet de baisser la consommation de la PAC de 10 à 20%

‍

3ème levier d'optimisation - le pilotage de la loi d'eau - 10 à 20%

‍

La lois d'eau est critique pour une PAC. Plus la température de l'eau de chauffage est haute plus le COP (rendement) est bas. De façon traditionnelle, on fait monter la température de l'eau quand la température extérieure baisse. Pour une PAC Atlantic air-eau, le rendement est aussi impacté par la baisse de la température extérieure.

Il est donc très important de baisser au maximum la température de l'eau pour augmenter le COP .

Pouvoir baisser la température d'eau de 5°c permet d'augmenter le COP (rendement) de 12%

Comment savoir si on a la bonne température de chauffage pour optimiser le COP ? Il suffit de consulter l'historique de fonctionnement des thermostats. Si il sont au moins 50% à l'arrêt, alors c'est un signe que l'on peut baisser la température de chauffage

‍

‍

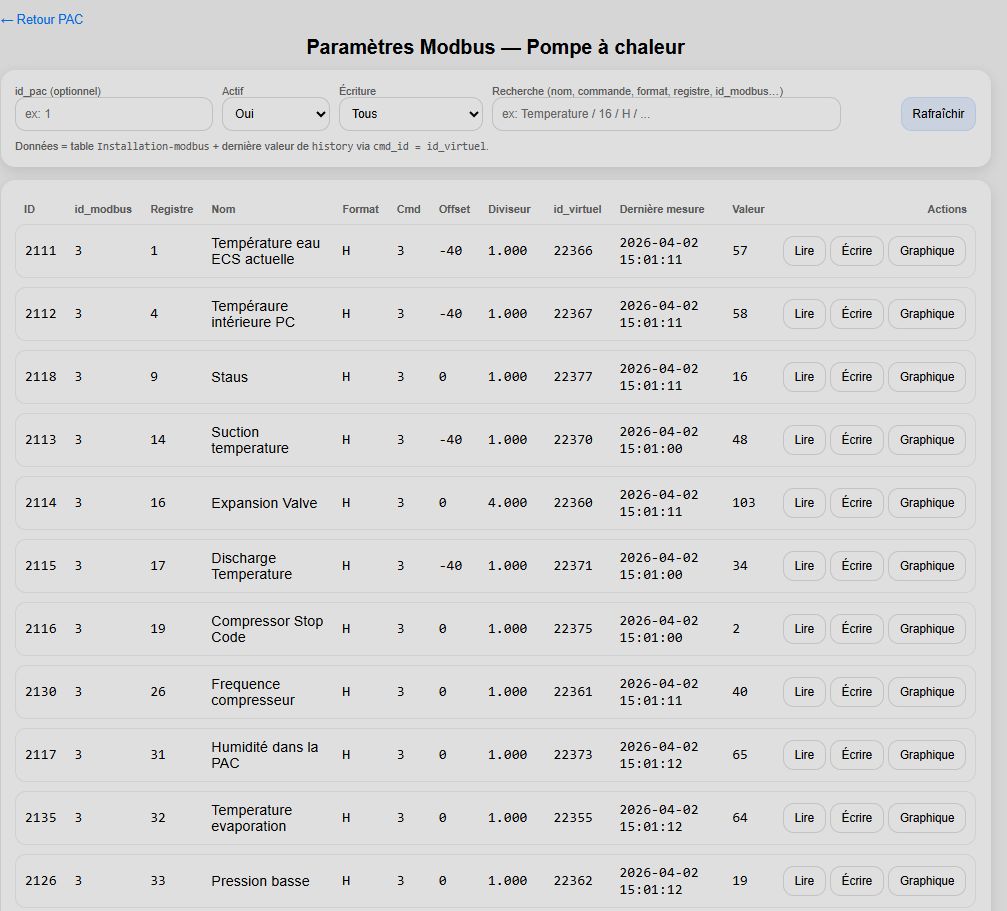

On vous donne les informations de la PAC  Atlantic Alfea ou ModBus GeoXtreme nécessaires à sa bonne performance

‍

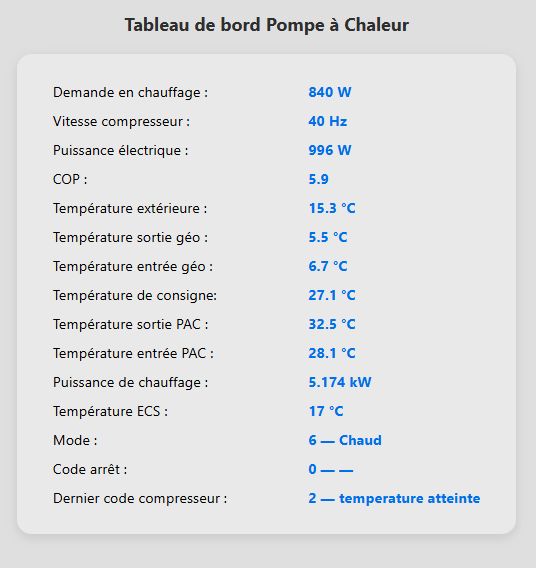

Tableau de bord pour piloter au mieux votre installation de chauffage

‍

Votre chauffagiste (de chez lui) et vous avez tout ce dont vous avez besoin pour savoir si votre chauffage est optimisé et si il peut l'être encore plus.

Par exemple :

• La durée de fonctionnement de la PAC: est ce que le temps de fonctionnement d'est pas trop court? Si oui,, peut être que la température de départ est trop haute, les déperditions sont peut-être trop forte
• Les DJU, véritable boite à outils d'optimisation. La valeur verte représente la consommation théorique du bâtiment basé sur les déperditions décrites dans la page de paramétrage. (3,553 kWh dans l'exemple) à comparé au chiffre rouge qui représente l'énergie produite par la PAC . Si le rouge est plus haute que le vert, cela peut être du à plusieurs facteurs : bâtiment pas isolé comme prévu, loi d'eau pas assez optimisée, bâtiment trop chauffé.

‍

Pensez que pour un plancher chauffant, une valeur de chauffe de 25°c n'est pas anormale alors que pour les radiateurs dynamiques, on sera plutôt à 35°c.

‍

‍

‍

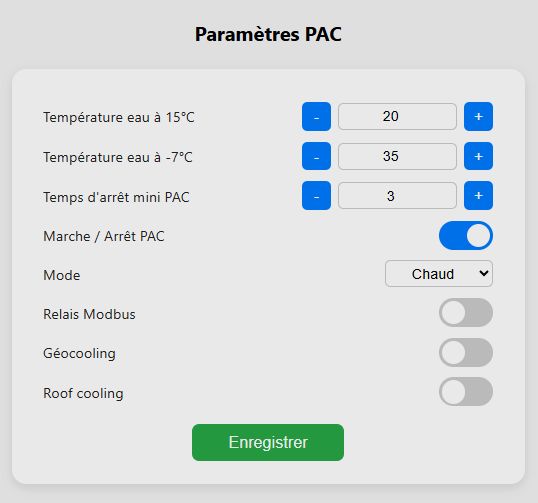

Page de paramétrage pour optimiser tous les paramètres

‍

Cette page vous offre tout ce qu'il faut pour peaufiner les réglages de votre chauffage.

• Paramètres du bâtiment
• Type de PAC
• Taille de la PAC
• Fonctions de la PAC
• Les lois d'eau

‍

La loi d'eau est l'instrument qui permet de baisser au mieux la température de chauffage alors que les informations venant des thermostats permettront de baisser au mieux la puissance de la PAC pour un meilleur PAC

‍

Gagnez en COP avec 3 lois d'eau

‍

De façon traditionnelle, la loi d'eau qui permet de gérer la température de l'eau de chauffage en fonction de la température extérieure est programmée dans la PAC et il y en a qu'une seule.

Mais, avoir 3 lois d'eau permet de gagner encore plus en COP.

Le COP peur varier de façon importante si l'eau est chauffée à 35°c ou 55°c : Passage de 4 à 20 soit une augmentation x2 de la consommation électrique.

En mode éco, c'est à dire quand le thermostat choisi a une consigne inférieure à 19°c, comme la consigne d'une pièce à vivre la nuit ou pendant les absences la journée, on peut avoir une loi d'eau baissée d'environ 5°c. 5°c en moins, c'est 12% d'économie sur la consommation d'électricité

En mode vacances, cela peut être encore plus drastique. En plus de la baisse de consommation du à la baisse de la consigne de température, on peut certainement baisser la loi d'eau de 10°c.  C'es alors, pour chaque kWh fourni au bâtiment une baisse de 25% de la consommation électrique

‍

‍

Comment cela fonctionne-t-il avec une PC Atlantic BSB ou une PAC ModBus ?

‍

Pour fonctionner, il faut

• des thermostats pour optimiser la consommation dans les pièces et donner l'information à la PAC
• Suivant le thermostat, le dialogue avec la BOX se fait par Zigbee ou Lora ou en filaire
• Pour les PAC ModBus comme la GéoXtreme, la connection se fait en filaire 2 fils (RTU)
• Pour les PAC BSB comme les PAC Atlantic, on passe en wifi avec une 2eme box situé sur l'unité intérieure qui va faire le dialogue avec la PAC en filaire

Modbus et BSB sont des protocoles fournis par les constructeurs de PAC pour permettre un paramétrage externe. Les paramètres vitaux ne sont pas accessibles.

‍

‍

‍

Les thermostats de la box CaleoDom Optimus

‍

La box CaleoDom Optimus permet d'utiliser des thermostats

• CaleoDom
• MyThermaHome
• KNX
• ModBus

‍

Les paramètres des thermostats pour optimiser le COP de votre chauffage

‍

Vous pouvez optimiser le chauffage en peaufinant les plages horaires . Les boutons copier/coller vous permet de répliquer les paramétrages d'un jour sure l'autre et entre les thermostats

Les déperditions en bas d'écran sont ceux utilisés pour calculé la puissance en mettre en oeuvre par la PAC

• Chaud à T mini : c'est la déperdition à -7°c qui est donné dans les DPE ou les études thermiques de bâtiment neuf. La puissance de la PAC est basé sur ce nombre à -7°c et de la température extérieure actuelle. RE2020 : 30 w/m², RT2012 : 50 w/m², RT20025 : 80 w/m²

‍

‍

‍

MonEcoWatt pour éviter les dépenses au pire moment de l'année

‍

Le système est connecté au service de ENEDIS "MonEcoWatt" qui vous permettra de paramétrer votre chauffage en fonction des heures de tension sur le réseau

La plupart des PAC air-eau et donc les PAC Atlantic sont pourvues de résistance électrique pour permettre un complément du chauffage quand il fait très froid et donc au moment où le réseau est sous forte contrainte.

CaleoDom vous permet

• D'avoir l'alerte MonEcoWatt en temps réel
• Paramétrer les thermostats pour changer la consigne à la baisse si vous le désirez. N'oubliez pas. 1°c de moins , c'est 8% de consommation en moins. Pour quelques heurs par an, c'est mieux qu'un black out.

‍

‍

‍

Un paramétrage complet pour l'eau chaude sanitaire

‍

Pour l'ECS, vous avez le choix entre

• un mode automatique: dès que la température du chauffe baisse pour atteindre la température de déclenchement, le chauffe eau se met en marche jusqu'à la température cible
• un mode programmé : chaque jour, déterminez l'heure et la température de chauffe. Gagnez en COP et énergie en choisissant le jour de la semaine pour réaliser un cycle à 60°c si votre PAC le permet

‍

‍

‍

Une extraction sur excel de tous les paramètres du chauffage au pas de temps la minute

‍

Retrouvez sur excel par moins de 15 paramètres critiques issues de la base de données située dans la box au pas de temps la minute pour des analyses plus poussées

‍

‍
