Un mur chauffant sur ossature métallique ou fourrure
La pose la plus courante de plaque de plâtre se fait sur ossature métallique appelé aussi fourrure. Le mur chauffant Caleosol pur Gypse en même matière que certains parement profite de cette pose pose sous DTU. En ce qui concerne le Caleosol Tradi ECO+, TMS ou XPS, il pourra se poser sur fourrure comme pour un parement avec isolation intégrée. Cet article décrit quelques modes constructifs issus de la DTU25-42 ce qui concerne la pose de parement et plus précisément la pose de mur chauffant dans l'épaisseur du mur
Mur chauffant Caleosol Gypse sur ossature métallique - fourrure
Le mur chauffant Caleosol Gypse est composé de plaques de gypses rainurées de 18 mm d'épaisseur se vissant sur ossature ou se collant sur un mur masse. Les rainures d'un pas de 12 cm reçoivent directement un tuyau diamètre 12 mm. La qualité de diffusion de la chaleur par le gypse et le pas resserré permettent un très bon chauffage.
Le mur chauffant Caleosol Gypse se fixe sur l'ossature. Cela veut dire que l'isolant thermique si c'est un mur extérieur ou phonique si c'est un mur intérieur est neutre et est de votre choix.
Il y a 2 types de pose de parement final:
- Parallèle à l’ossature: les rails de l'ossatures étant verticaux, le parement sera posé vertical (Longueur dans le sens de la hauteur). La distance maxi entre 2 fourrures est de 40 cm.
- Perpendiculaire à l'ossature: les rails de l'ossatures étant verticaux, le parement sera posé horizontalement (Longueur dans le sens horizontal). Cette pose est très peu répandue pour les murs mais très courante pour les plafonds. Bien que la DTU 25.42 précise que dans ce cas que le pas de pose de fourrure peut être de 60 cm, vu que les plaques font 250 cm, le pas sera de 50 cm pour permettre d'avoir une fourrure en fin de plaque.
Implication pour la pose de mur chauffant Caleosol pur Gypse pour la pose en parallèle
On peut poser le mur chauffant Caleosol pur Gypse avec les plaques en horizontale ou vertical.

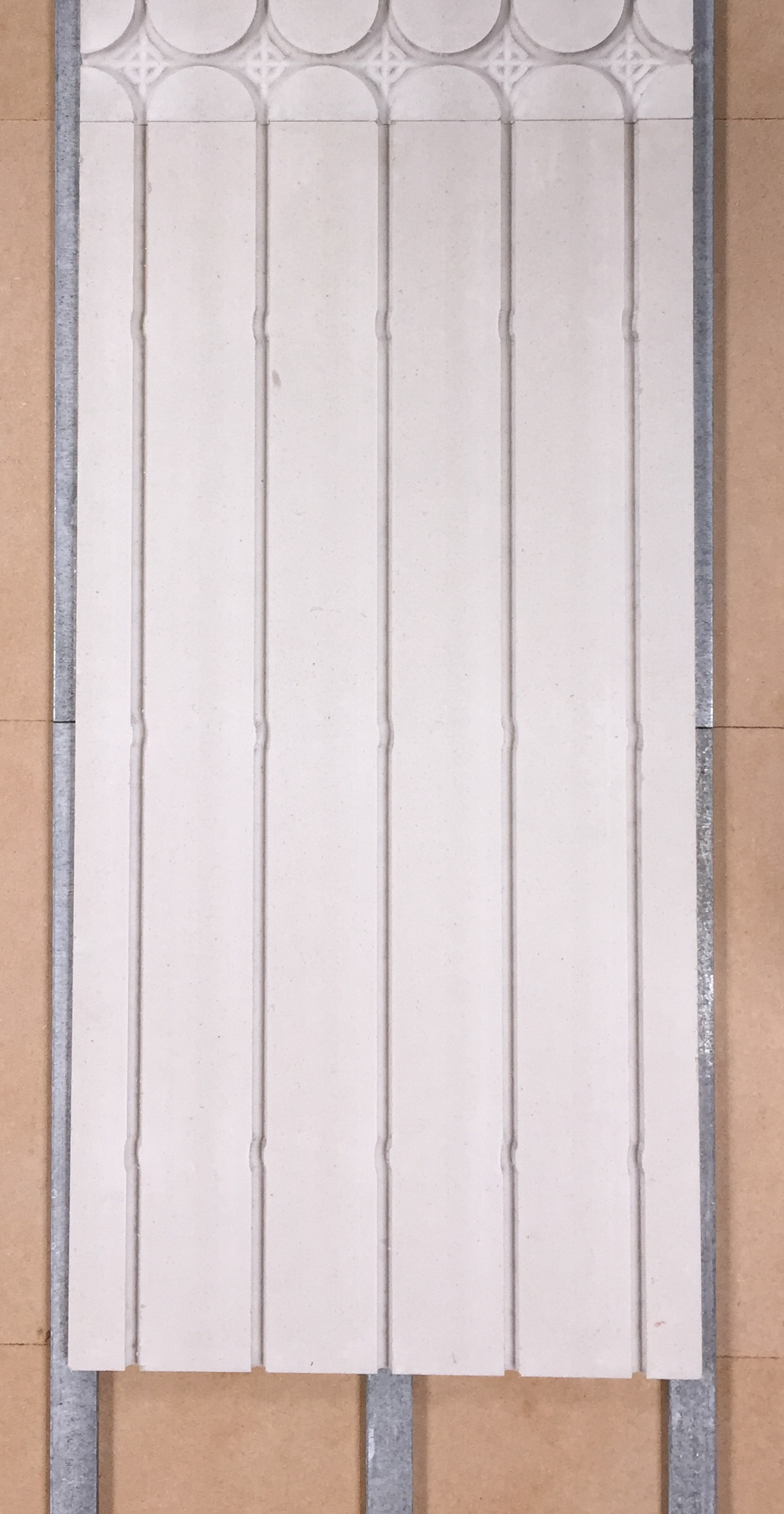

Pose mur chauffant Caleosol pur Gypse - plaques verticales
Dans le cas d'une pose verticale des plaques de mur chauffant Caleosol pur Gypse, le pas de pose des fourrures sera de 30cm, représentant une demi plaque en largeur.

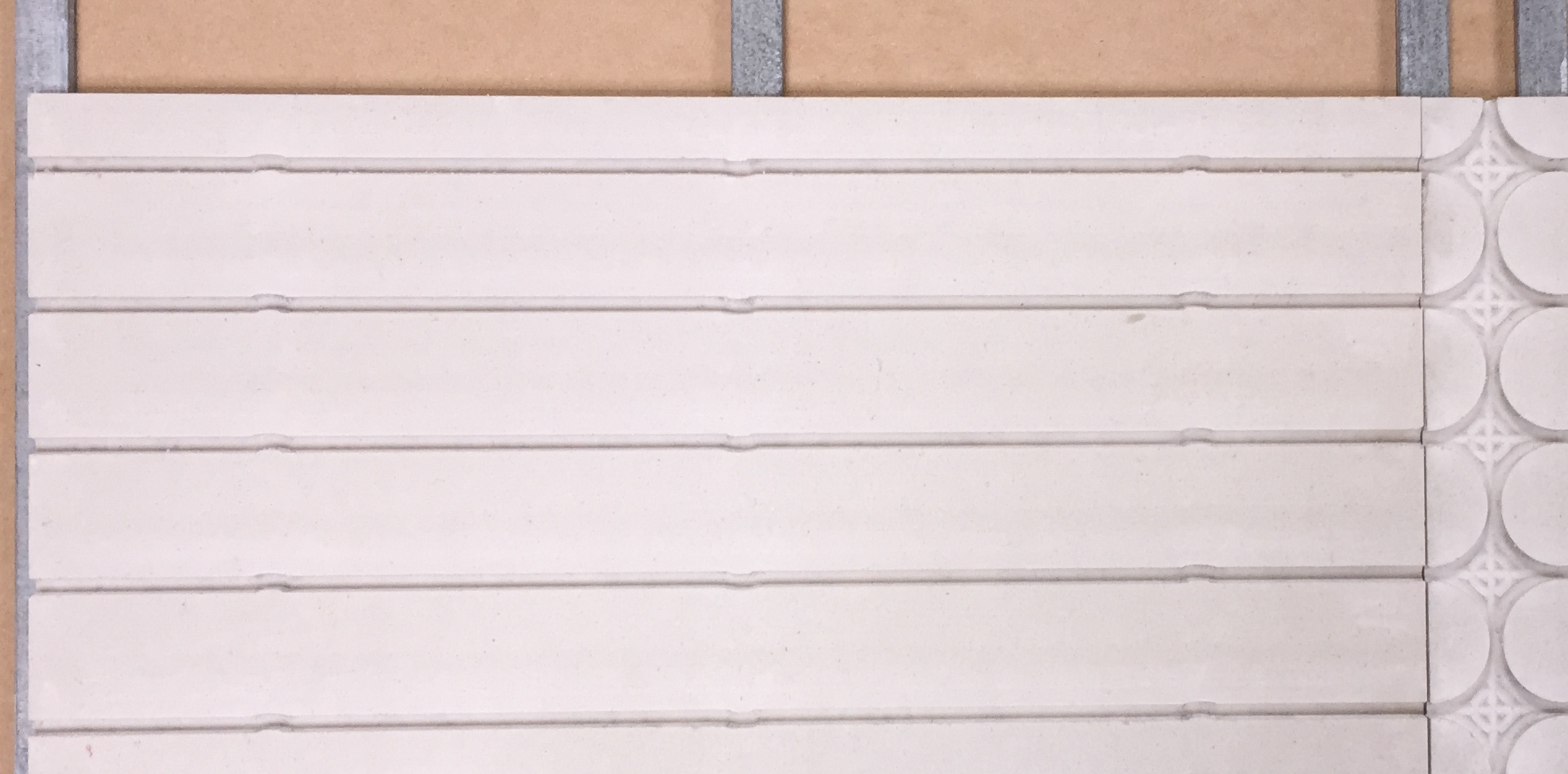

Pose mur chauffant Caleosol pur Gypse - plaques horizontales
La pose horizontale est intéressante car 1/ elle minimise les U de tuyaux donc plus rapide à poser et donc moins de perte de charge dans les tuyaux 2/ le pas de pose de fourrures peut être espacé de 40 cm. Une attention particulière pour les bouts de murs (voir photo)
- Veillez à toujours avoir 2 fourrures sont chaque plaque de mur chauffant surtout sous les retours en U pour éviter de les abîmer pendant la pose et toujours assurer un contact optimal avec le parement final.
Pose de mur chauffant avec des plaques de Caleosol tradi sur ossature métallique fourrure
Photos en cours de réalisation
Par FreeHeat Caleosol, fabricant de planchers, murs et plafonds chauffants
