La climatisation de maison par free cooling en quelques mots

Le principe de la climatisation de maison

C'est le principe d'utiliser de l'eau qui se rafraîchit en passant dans la terre. En effet, à partir de 2,5 m de profondeur, la terre garde une température constante tout le long de l'année égale à la température moyenne annuelle de l'air. Par exemple

• 14,8°c pour Nice
• 11,3°c en région Parisienne

Hors, pour climatiser avec du free cooling appelé aussi géocooling, il faut une eau passant dans le plancher, mur ou plafond rafraîchissant de 18 à 21°c suivant la région.  Donc on peut climatiser avec de l'eau passant dans la terre pour se rafraîchir et alimenter par exemple un plancher rafraîchissant.

Le besoin d'énergie pour la climatisation de maison

Pour rafraîchir une maison, la consommation d'énergie peut varier énormément suivant la technologie utilisée;

• Avec une climatisation comme un split, la consommation peut monter à 65 w / m² d'énergie finale
• Avec une pompe à chaleur air/eau branchée sur un plancher rafraîchissant, la consommation est de 10 à 20 w / m²
• Avec la climatisation de maison par free cooling dans une maison RT2012, la consommation est de l'ordre de 30 w ... pour la maison

Pourquoi un tel écart de consommation entre les différentes technologies de climatisation pour maison

Pour le free cooling, la réponse est simple: on n'utilise pas de machines sauf un circulateur d'eau à 30w.

Les grandes différences entre technologies air-air et air-eau sont

• La technologie air-air déshumidifie l'air avant de la refroidir, ce qui consomme jusqu'à 60% de l'énergie
• La technologie air-eau rafraîchit plutôt que refroidit. Ainsi, le rafraîchissement vous permettra d'obtenir une température de confort 5 à 6 degrés par rapport à des températures très chaudes dehors. Les normes européennes fixent la température de confort à 25 - 26° l'été. La technologie air-air va plutôt essayer d'obtenir un air à 20°
• La technologie air-eau refroidit une surface plutôt que refroidir l'air qui va refroidir les surfaces. Hors c'est la température des surfaces que vous ressentez plus que la température de l'air.
• La technologie air-eau utilise toute la surface du plancher ou du mur ou du plafond pour rafraîchir. Au même que cela permet de passer à la très basse température pour le chauffage, on peut passer à la "température la plus haute" pour le rafraîchissement.

La consommation d'énergie de la climatisation pour maison varie suivant les régions

Suivant la région, la consommation d'énergie en climatisation peut être de (basée sur une consommation de 10 w/m²)

• 15% du besoin de chauffage en région centre
• 40% dans les zones les plus chaudes

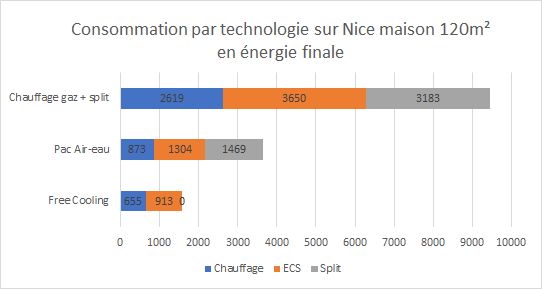

Par exemple, sur Nice, une maison de 120m² aura besoin de 36% de besoin en rafraîchissement (1469 kwh) par rapport à un besoin de chauffage + climatisation de 4000 kwh.

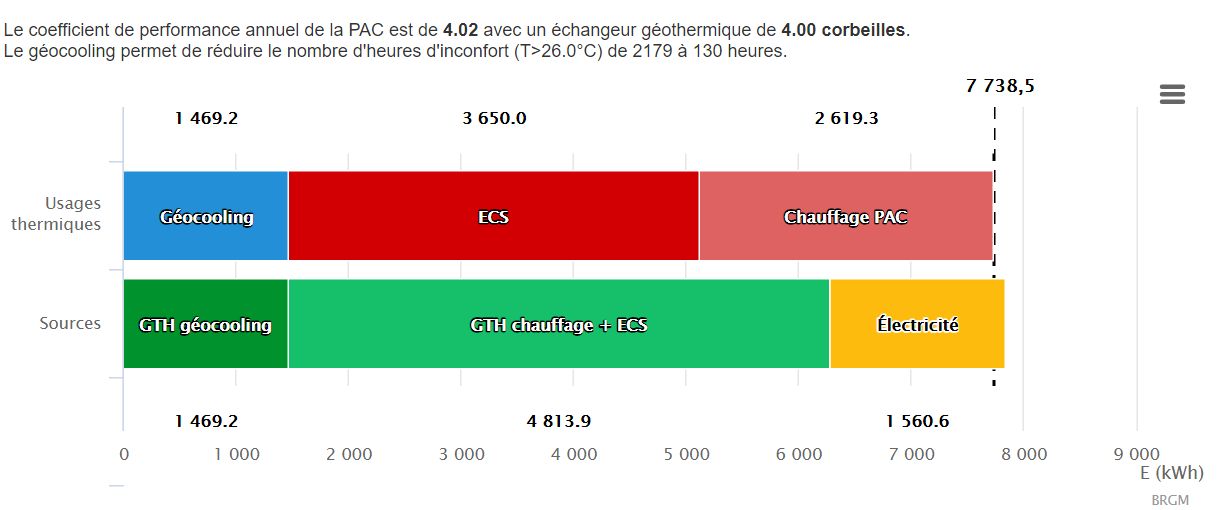

Dans le schéma ci dessous, la barre du haut représente la consommation d'énergie et la barre du bas la provenance de l'énergie. Donc uniquement 1560 kwh d'électricité pour climatisation, ECS et chauffage.

La légende au dessus du graphique montre que le nombre d'heure d'inconfort est de l'ordre de 2179 heures sur une année moyenne.

‍

Donc l'importance d'une climatisation gratuite.

L'impact de la climatisation sur le diagnostic énergétique d'une maison

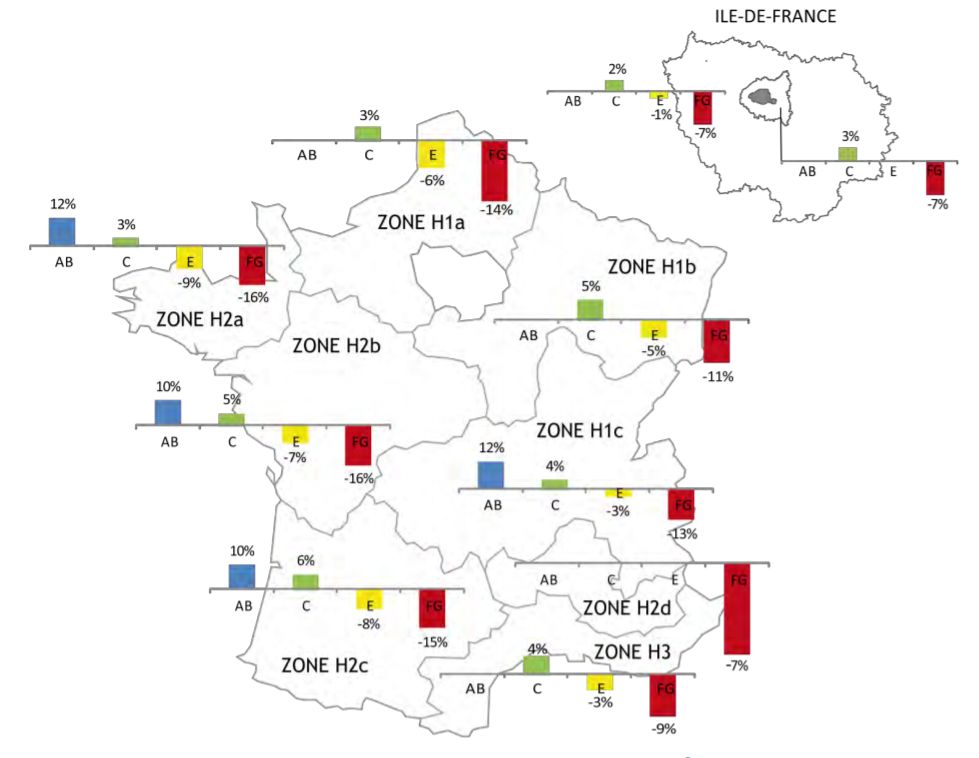

Utiliser une climatisation va augmenter significativement la consommation d'énergie du logement si on n'utilise pas le free cooling. D’où la modification des règles de calcul de la RT2012 intégrant maintenant le free cooling. Une lettre est très vite perdue. L’association des Notaires estime dans une étude qu'une lettre sur le DPE équivaut à perdre jusqu'à 7% du prix du logement, encore un point pour passer à la climatisation par free cooling.

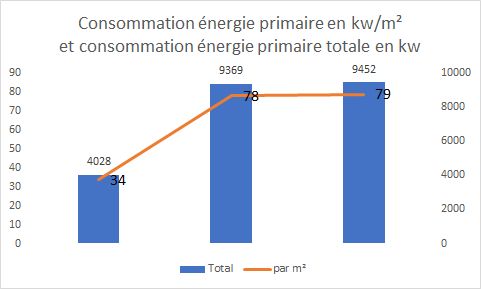

Si on reprend l'exemple de la maison à Nice de 120m², voici les mêmes informations cette fois en énergie primaire utilisé dans les calculs RT2012 et DPE (revente de biens)

La consommation avec climatisation (première colonne de gauche) donne une consommation à 34 kw/m² donc maison classée A alors que les 2 colonnes de droite représentent la technologie air/eau et gaz + split avec 78 et79 kw/m² soit une maison en classe B. D'ou le nom de climatisation écologique pour le free cooling.

Les aides pour la climatisation de maison

L'installation de la climatisation de maison par free cooling entre dans le cadre d'une installation de géothermie

Faire poser une climatisation par un professionnel permet de bénéficier de :

• Une TVA à 5,5% (matériel et main d'oeuvre)
• un crédit d'impôts (CITE) de 30%

Si vous ne rentrez pas dans les critères de TVA ou CITE, alors Caleosol, vous offre une réduction de 15% sur le prix public en offre auto-constructeur

L'offre de climatisation pour maison

L’offre consiste en la fourniture et pose de

• Corbeilles pour climatisation. En gros une corbeille par 30 à 50m²
• Une station de mélange pour climatisation pour plancher chauffant réversible.
• En option un plancher chauffant réversible Caleosol à l'épaisseur de votre besoin

Corbeilles pour climatisation pour maison

Dérivée de la corbeille géothermique, spéciale climatisation mais compatible pour une extension vers le chauffage géothermique, la corbeille s'installe dans un trou de 4 m de profondeur creusé par une pelleteuse standard pour des travaux durant la journée. Il faut compter un surface de 4m x 4m pour implanter une corbeille. Pour 3 corbeilles, il faut compter 48 m² seulement.

Vu qu les corbeilles sont installées à une profondeur ou il ne gèle pas, les corbeilles seront remplies d'eau et non de glycol. cela permet d’augmenter le rendement des corbeilles.

Exemple de travaux de climatisation pour 4 corbeilles

La station de mélange pour climatisation pour maison

La station de mélange permet de

• faire circuler l'eau entre les corbeilles et le plancher réversible
• Mitiger l'eau pour assurer qu'elle ne descend pas en dessous d'une certaine température avec un minimum de 18°c

Le by-pass de chaudière pour le climatisation

La climatisation est compatible avec toutes types de chaudières et pompes à chaleur pourvu quelle soit branchée sur un plancher réversible

Le by-pass permet de faire fonctionner la climatisation, chaudière arrêtée. C'est juste un jeu de vannes à installer à la sortie de votre chaudière.

Taille de la climatisation pour maison

2 à 3 corbeilles sont suffisantes pour rafraîchir 100 m²

Une maison RT2012 nécessitera environ 10 à 20 w/m² de rafraîchissement par heure, beaucoup moins qu'avec une climatisation. Une corbeille permet délivrer jusqu'à 500 wh.

Pour 100m², vous aurez donc besoin de 1000 à 1500 w, soit 3 corbeilles.

Si vous vouliez passer à un chauffage géothermique par la suite, il faudrait augmenter le nombre de corbeilles (voir étude gratuite)

La climatisation par le sol

Présentation de la climatisation par le sol à la Biennale des Architectes à Lyon :

En création de climatisation par le sol avec des travaux simples et rapides

• Une climatisation par le sol faible inertie voire très faible épaisseur si nécessaire pour bénéficier du rafraîchissement quand vous en avez besoin
• Un générateur d'eau fraîche comme une pompe à chaleur réversible ou des corbeilles géothermiques
• Une sonde de sol pour mesurer l'hygrométrie

La climatisation est compatible avec un large choix de parquets

La climatisation par le sol  sera de préférence avec peu d'inertie pour profiter du rafraîchissement au bon moment et éviter les points de rosée. Tous nos planchers chauffants sont compatibles plancher chauffant rafraîchissant réversible avec une épaisseur commençant à 13 mm seulement.

La faible inertie de la climatisation au sol permet une mise en route du rafraîchissement très rapide

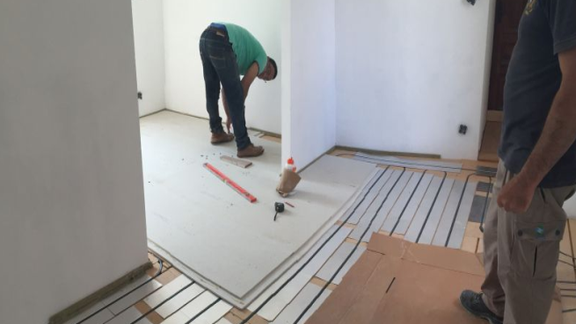

Le plancher rafraîchissant Caleosol Classique , de 1,3 cm à 5 cm d'épaisseur est surtout utilisé en rénovation pour coller du carrelage directement en faible réservation, meilleur moyen pour rafraîchir.

Le plancher rafraîchissant Caleosol Tradi à partir de 2 cm : une gamme étendue d'isolants (fibre de bois, XPS, TMS) et d'épaisseurs qui permet aussi de passer partout. Certains parquets comme le quick step peuvent se poser en flottant même pour le rafraîchissement.

Le plancher rafraîchissant Caleosol Gypse 18mm idèal pour coller des carrelages et parquets sut sol déjà isolé et surtout sur de l'OSB (cas des maisons ossature bois)

Etude gratuite de climatisation pour maison

Caleosol vous offre votre étude de climatisation pour déterminer la taille de l'installation à partir d'un logiciel développé par le BRGM (bureau de recherche géothermique et minière) spécifiquement pour Caleosol.

A partir des données de base que vous pourrez nous donner, on peut calculer la puissance nécessaire.

L'étude pour climatisation pour maison en video

‍

Prix d'une climatisation pour maison

Prix en autoconstruction:

Il faut acheter un kit de 3 corbeilles typiquement pour une maison de 150m².(estimation à vérifier avec notre logiciel d'étude géothermique) et louer les services d'une pelleteuse à environ 500€HT par jour hors transport.

Pour les auto constructeurs , nous proposons le kit avec une remise de 15% sur le prix public ce qui permet de rattraper la TVA réduite qu'un particulier ne peut avoir. Le prix du kit au 07/01/2019 est de 2606 €TTC

Voir l fiche produit

Puis soit il faut créer un by-pass avec votre chaudière ou installer un plancher chauffant rénovation par exemple. Pour le by-pass, notre équipe vous guide sur le comment faire.

A ce prix ,vous avez une climatisation quine consomme rien et qui coûte moins cher que d'installer une climatisation pour une maison.

Prix d'installation d'une climatisation pour maison avec un pro

Nous vous conseillons aussi de consulter l'article sur les aides et subventions pour climatisation

Voici un résumé des différents postes de dépenses

• Kit 3 corbeilles : 2 560 €HT
• Pelleteuse :       1 000 €HT
• Chauffagiste:     1 000 €HT

Total HT :                 4 560 €HT

Réduction CITE :    1 368 €HT

Total HT :                3 192 €HT

Avec TVA à 5,5€ = 3 368 €TTC

Et combien cela coûte pour passer la climatisation pour maison en chauffage ?

Suivant votre maison, il faudra ajoute entre 50% et le double de corbeilles pour passer au chauffage à très haut rendement et installer une pompe à chaleur géothermique silencieuse car sans ventilateur installable à l’intérieur ou à l'extérieur.

Dans ce cas, vous pourrez entrer dans le possible de la maison à énergie positive avec la climatisation solaire
