Plancher chauffant géothermique
Le plancher chauffant géothermique
La géothermie pour votre maison
Sommaire
Le plancher chauffant géothermique en 4 points
Le plancher chauffant géothermie repose sur 4 piliers
- Un plancher chauffant sec Caleosol très faible température et très faible inertie
- Des murs géothermiques compacts pour le chauffage et le rafraîchissement
- Une pompe à chaleur eau-eau ayant au moins un rendement de 5 en moyenne sur l'année soit un COP de 4 sur le certificat de la pompe avec le plancher chauffant Caleosol
- Et pour passer en énergie positive, en option: des panneaux solaires hybrides pour réduire le temps de fonctionnement de la pompe à chaleur et produire toute l'électricité pour la faire fonctionner
Exemple de performance de plancher chauffant géothermique par rapport à une chaudière gaz et radiateurs
Les données ci dessous sont exprimées en kwh primaire donc ceux que l'on retrouvent sur le label énergétique.
On suppose un besoin de 100w/m² habitable en énergie gaz au plus froid de l'hivers. (c'est la base 100 pour plus de facilité de calcul)
Le rendement global d'une chaudière est de 90%, donc le chauffage ne bénéfice que de 90 w/m².
Le passage au plancher chauffant permet de gagner 15% à 20%. On prend 15% dans ce cas. Soit 77 w/m².
Le COP moyen de la pompe à chaleur géothermique est de 5. Les watts nécessaires sont de 70/5 = 15,4 w /m².
En passant en kwh primaire, il faut multiplier l'électricité par 2,56. Cela donne 39,5 w/m² soit 2,5 fois moins que le gaz radiateur...
Si vous produisez vous-même l'électricité avec des panneaux solaires photovoltaïques, c'est bien 15,4 w/m² qui faut fournir.
Le plancher chauffant géothermique
Présentation du plancher chauffant Caleosol à la Biennale des Architectes à Lyon :
Particularités d'un plancher chauffant géothermique
- très basse température pour augmenter le rendement de la pompe à chaleur géothermique. le rendement peut varier de 3,5 à 5,5 en fonction de la température d'eau de chauffage
- faible inertie pour ne chauffer que quand on en a besoin. La géothermie nécessite du temps pour se régénérer. On compte environ 1800 heures de fonctionnement par an soit 75 jours 24h/24. Un plancher chauffant traditionnel risque de faire fonctionner trop longtemps le captage, et de l’appauvrir
- Compatible rafraîchissant pour profiter du géocooling passif gratuit l'été avec au moins 15w/m² pour e RT2012 et 30w/m² pour les autres maisons.
Très basse température, très faible inertie, rafraîchissant : les 3 clés pour un plancher géothermie réussi.
Les 3 familles de plancher chauffant géothermique par Caleosol
Le plancher chauffant géothermique Caleosol Classique
Le plancher chauffant Caleosol Classique , en 13, 17, 25, 30 ou 50mm d'épaisseur, le Caleosol Classique est surtout utilisé en rénovation pour coller du carrelage directement en faible réservation. Sans chape, c'est le produit qui possède le moins d'inertie et permet de d'avoir des rendements exceptionnels à basse température avec du carrelage collé dessus.
Le plancher chauffant géothermique Caleosol Tradi
Le plancher chauffant Caleosol Tradi à partir de 2 cm : une gamme étendue d'isolants (fibre de bois, XPS, TMS) et d'épaisseurs qui permet aussi de passer partout. Les parquets contrecollés en 14 mm peuvent se poser dessus sans chape pour réduire l'inerte et surtout réduire la résistance thermique du système de l'ordre de 50%. C'est extrêmement important dès lors que l'on utilise une pompe à chaleur. Calesol a développé un guide sur la pose de parquet optimisée et la liste des parquets avec le type de pose.
Le plancher chauffant géothermique Caleosol Gypse
Le plancher chauffant Caleosol Gypse 18mm idèal pour coller des carrelages et parquets sut sol déjà isolé et surtout sur de l'OSB (cas des maisons ossature bois)

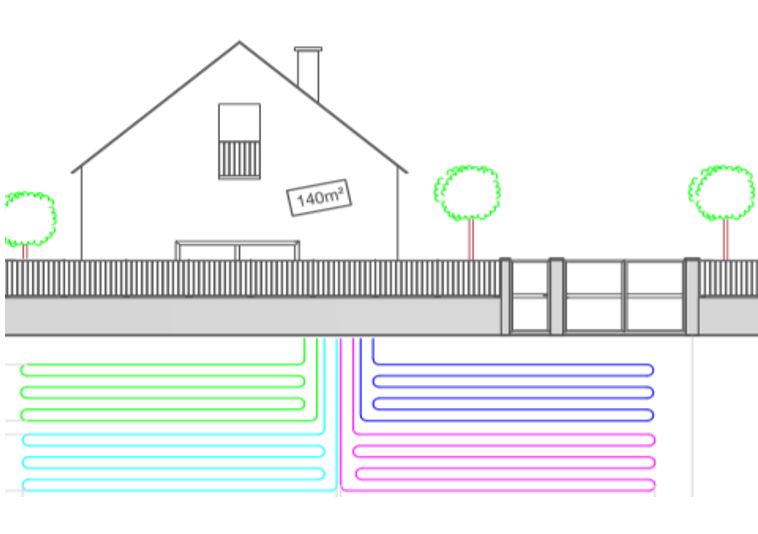

Le plancher chauffant géothermique peut utiliser les murs géothermiques compacts
Des techniques sont maintenant les plus utilisées : la sonde verticale (66% des cas à et les corbeilles géothermiques (33% des cas)

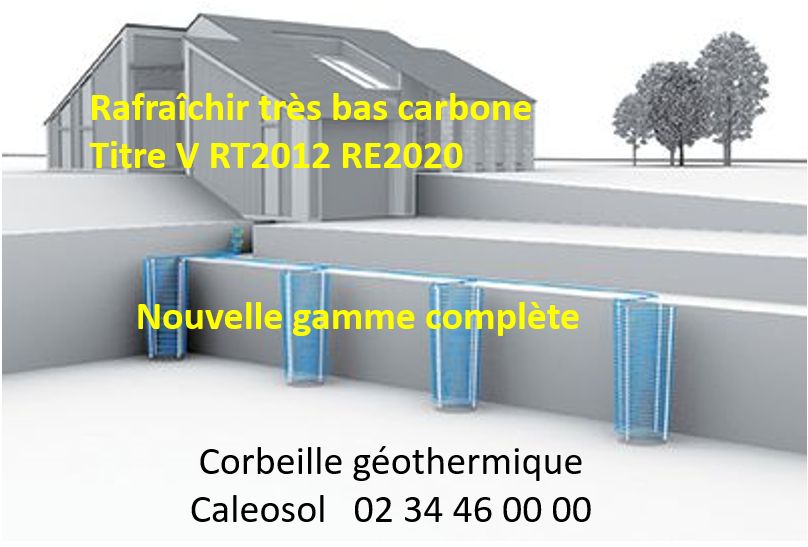

Loin des excavations ou forages importants et coûteux, les corbeilles géothermiques peuvent s'installer
- dans la journée
- avec des moyens d'excavations de surface classiques
- Sans demandes de travaux
- sur une surface très réduite
Chaque corbeille peut délivrer environ 1 kw de puissance (entre 0,7 et 1,4 sur le type de sol) soit assez pour chauffer 10 à 15 m² ou rafraîchir 33 m² de surface habitable.
Une maison RT2012 de 100m² va nécessiter 7 paniers 1 kw écartés de 4m branchés sur une pompe à chaleur 7 kw
Installation des corbeilles pour plancher chauffant géothermique
Chaque panier mesure 2,5 m de haut par 1,2 m de diamètre. Le haut de chaque panier doit se trouver à une profondeur de 1,4 m de la surface
Une simple tranchée permet de positionner une corbeille tous les 4,5 mètres.
Etude géothermique gratuite
L'étude géothermique gratuite vous permet de voir
- La quantité de géocooling que vous devez espérer
- Le COP généralement très élevé de la pompe à chaleur
- Le nombre de corbeilles ou la taille d'une sonde géothermique

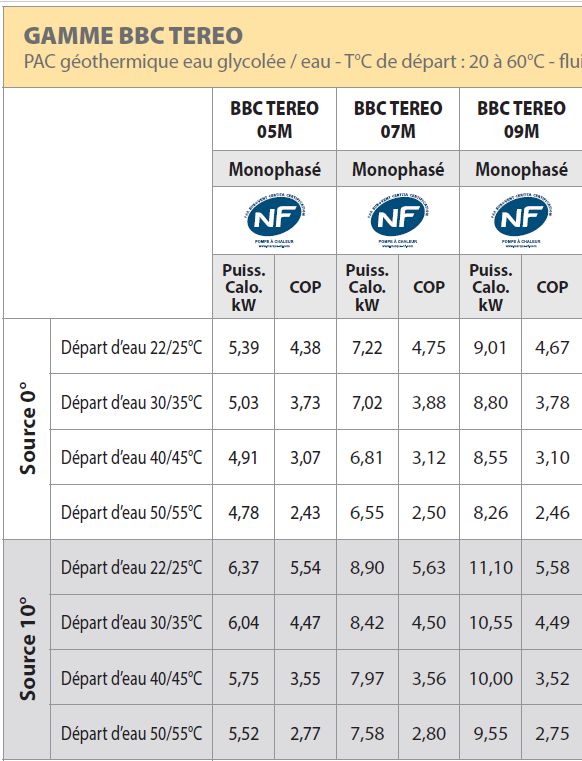

La pompe à chaleur pour plancher chauffant géothermique a un rendement très élevé
La pompe à chaleur géothermique a un rendement plus élevé que les PAC air-eau surtout en plein hivers.
le but du plancher chauffant géothermie à faible inertie est de pouvoir conserver le source proche des 10° le plus longtemps possible en
- Limitant le plus possible le nombre d'heures de fonctionnement
- Offrir au captage des heures de régénération chaque, la chaleur se propageant à environ 1°c /metre par jour.
Etude géothermique gratuite
L'étude géothermique gratuite vous permet de voir
- La quantité de géocooling que vous devez espérer
- Le COP généralement très élevé de la pompe à chaleur
- Le nombre de corbeilles ou la taille d'une sonde géothermique
Les panneaux solaires hybrides pour passer le plancher géothermique en énergie positive
Les panneaux solaires hybrides permettent de
- Faire passer le rendement (COP) de la pompe à chaleur de 4 à 6 en moyenne soit 50% de consommation électrique en moins
- Produire toute l'énergie électrique nécessaire pour faire fonctionner la pompe à chaleur
Ces 2 points permettent d'avoir une maison avec énergie positive.
Dans le détail, ces panneaux vont
- Remplacer les paniers quand la température des panneaux est supérieure à la température de la terre (en général à 10° l'hivers)
- Augmenter la température (recharge) de la terre l'été
- Chauffer l'ECS l'été
- Chauffer la piscine l'été
- Participer au rafraîchissement la nuit
Pour ce faire, la surface qui récupère la chaleur est au contact de l'air contrairement aux panneaux solaires thermiques qui sont très isolés pour augmenter la température quand il y a du soleil. Avec un absorbeur au contact de l'air, le but est de récupérer des calories même la nuit dès lors que la température est supérieure à la température des paniers. Par exemple:
- Température de nuit : 10°c , température de paniers: 8°c = utilisation des panneaux
- Température des panneaux : 15°, Température de paniers : 8°c, absence de chauffage: stockage de l'énergie dans les paniers.
Il faudra compter sur environ 1,5 panneaux par panier. Chaque panneau pourra produire environ 2 000 kwh d'énergie thermique utilisée directement ou stockée dans les paniers et 350 kwh d'électricité
Tout sur le panneau solaire hybride
Le plancher chauffant géothermique refroidit gratuitement
Le geocolling passif permet de refroidir gratuitement car l'eau passe directement de la sonde géothermique au plancher chauffant. Dans la plupart des zones climatiques de métropoles la température sort des corbeilles à une température inférieure aux 18°c, température minimale pour un plancher rafraîchissant.
Le géocoling gratuit représente entre 10 et 50% de l'utilisation de la géothermie suivant les régions françaises
Etude gratuite de plancher chauffant géothermique
Etude de plancher chauffant géothermique expliquée en video
Caleosol vous offre votre étude géothermique incluant
- un plancher chauffant Caleosol,
- une pompe à chaleur du catalogue commercialisé par Caleosol
- Une sonde verticale ou panier géothermique
A partir des données de base que vous pourrez nous donner, on commence qui vous êtes sur une zone verte, ce qui veut dire qu'un forage peut avoir lieu après simple déclaration par le foreur: (pour une zone orange, il faut demander l'avis d'un expert)
Puis on peut calculer la puissance de pompe à chaleur
On peut ainsi calculer la performance en utilisant l'installation minimale géothermique en tenant compte des normes françaises, puis on peut optimiser le système en donnant un COP cible.
A Carpentras , le geocooling représente 40% du chauffage, et c'est gratuit. Le COP est montré à 4,7 mais si on considère le bilan complet avec et sans PAC, le COP système est de 11013/1876 = 5,87.
Sans géocooling, il aurait fallu fallu fournir 2174 kwh à partir d'une PAC air-eau, ou le triple avec un clim.
